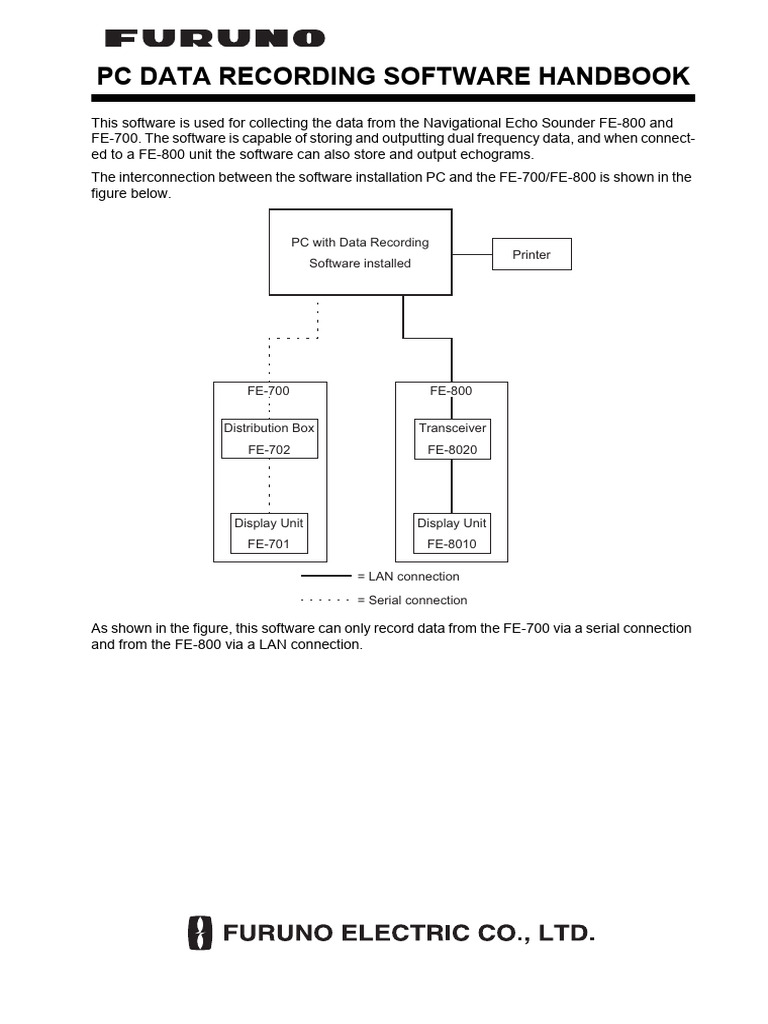

PC DATA RECORDING SOFTWARE HANDBOOK

This software is used for collecting the data from the Navigational Echo Sounder FE-800 and
FE-700. The software is capable of storing and outputting dual frequency data, and when connect-
ed to a FE-800 unit the software can also store and output echograms.
The interconnection between the software installation PC and the FE-700/FE-800 is shown in the
figure below.

PC with Data Recording

Printer
Software installed

FE-700 FE-800

Distribution Box Transceiver

FE-702 FE-8020

Display Unit Display Unit

FE-701 FE-8010

= LAN connection

= Serial connection

As shown in the figure, this software can only record data from the FE-700 via a serial connection
and from the FE-800 via a LAN connection.

[Link]
1. INSTALLATION

1.1 How to Install the Program

System requirements
This software runs under Windows 7® and Windows 8®.
A minimum of 1GB RAM is recommended.
Procedure
1. Insert the CD-ROM supplied with the DATA RECORDING SOFTWARE FOR PC into your
CD/DVD drive.
2. Double click the CD-ROM drive icon to view the files on the CD-ROM.
3. Double click the DATA RECORDING SOFTWARE FOR PC icon to start the installer.

Follow the instructions on the screen to install the software.

Once the installation is complete, store the CD-ROM in a safe place.

1.2 How to Start the Program

1. Click the Windows icon button at the bottom left of the screen to open the START menu.
2. Move the mouse pointer to the PROGRAMS option in the START menu to open the
PROGRAMS menu.
3. Move the mouse pointer to FURUNO, then click the FE-800 DATA RECORDING SYSTEM
icon to open the application.

The software will display the following screen for three seconds after startup.
Menu bar Output selection buttons

Utility buttons

Display mode
buttons

x.x (yyyy/mm/dd)

Current program version and release date is displayed here

You are now ready to configure the software for your needs.

2
1.3 How to set Serial and LAN ports
To connect your PC with the software installed, you must set the port
(LAN or serial) to which the equipment is connected.
Select [Option] from the menu bar, then click [Use port] to open the [Link]
pop-up window shown right. 11000

Serial ports
1. Click the SIO radio box to activate the Serial Port drop-down box.
2. From the Serial Port drop-down box, select the serial port on the PC
to which the equipment is connected.
3. Click OK.

Lan Ports
1. Click the LAN radio box to activate the IP Address and Port No. fields.
2. Enter the IP address and port number as shown below:
IP address: [Link]
Port: 11000
3. Set the PC IP address to [Link].
NOTE: If the network connection cannot be made using the above IP address and port settings, check
the FE-800 Installer Manual and confirm the IP addresses.
Menu item Settings guide
IP Address [Service Menu] → [Network] → [IP ADD].
Port No. [Service Menu] → [I/O] → [Ethernet] → [Data Recorder] → DEST Port.

3
2. HOW TO USE THE SOFTWARE
NOTE: Opening the system menu screen during the download will cancel any download in progress.

2.1 Downloading Real-time Data

To download real-time data (data recorded at one second intervals) from the FE-700 or FE-800,
press the Start utility button on the toolbar. You may also select [Start] from the [Download]
menu on the menu bar, or press F9 on your keyboard. The downloaded data is displayed in one
second intervals in the log (LOG mode), in a graph (GRAPH mode) or as echoes (ECHO mode).
See the examples below for reference.
Data is saved in the following location: “C:\Users\Public\FURUNO\FE800”.
NOTE: Echo mode is only available on the FE-800 via LAN connection.

LOG DATA mode GRAPH mode

ECHO mode - Single frequency ECHO mode - Dual frequency

How to change modes

To change modes, press the , or display mode button as appropriate.
You can also change modes from the [MODE] menu on the menu bar, or press the F7 key to
switch to LOG DATA mode, or press the F8 key to switch to GRAPH mode. There is no shortcut
key for ECHO mode.

How to inscribe lines

To inscribe a line at points of interest in the readings, click the MARK utility button . You can
also inscribe a line from the [Option] menu by selecting [Mark], or press the F1 key.

How to stop the download

To stop the download at any time, press the Stop utility button . You can also stop the download
from the [Download] menu by selecting [Stop], or pressing the F10 key.

4
2.2 How to Download RAM Data
Data accumulated in the RAM of the FE-700 or FE-800 can be downloaded in two methods:
• One hour of data, in one second intervals
• 24 hours of data, in five second intervals
To download the data stored in the RAM, do the following:
1. Click [Download] on the menu bar.
2. Move the cursor over [Loading Option] in the [Download] drop-down menu.
3. Select [1h Data] or [24h Data] as appropriate. A download dialog box similar to the one shown
below appears.

The download can be stopped at any time by clicking the [Cancel] button on the download
dialog box.
Downloaded data will be saved in one of two file formats, as shown below.
File origin File format
Serial connection 20131220_1h.dat
LAN connection 20131220_1h.dat2
In the above examples “20131220” is the date on which the data was downloaded, “1h” is the
method in which the data was downloaded. The date is shown in the following format:
“year(4digits), month(2digits), day(2digits)”
NOTE: The data which is downloaded via Serial connection or LAN connection is different. See the
table below for details.
Connection Downloaded data
Serial Date and time, depth, keel, latitude, longitude, SOG, course
LAN Connected transducer information, gain, depth alarm setting,
transmission frequency, transceiver no., time difference, GPS data,
date and time, water depth, keel, latitude, longitude, SOG, course,
distance to keel.
On completion, the message “Download Complete” is shown in a pop-up window. Press the OK
button to close the window.

5
2.3 Setting Options
To access and set options, select [Option] on the menu bar, then click [Option] in the drop-down
menu. The [Option] window has two tabs, [File] and [Graphic].
To adjust settings as required, click the radio button or the up/down arrow button as appropriate.

File tab settings

Group Settings Description
File Saving Create new files at 00:00 Creates a new file each day at 00:00 hours.
The files will have the same naming format
as shown in section 2.2 “How to download
RAM data”.
Create a new file at specific Creates a new file each day for the specified
time period (1h - 24h) time period only. When the recording period
is longer than this setting, the latest
information is stored. For example, period is
set to “2 hours”, but recording continues for
3 hours. The latest 2 hours of data is stored,
the oldest 1 hour of data is deleted. Saved
file is named “[Link]” or “userfile.dat2”
and is overwritten with each new session.
Not saving Data is displayed, but not saved.
Echo Data On/Off On to save echo data, Off to ignore echo
Saving data.
Time Interval 1 sec, 5 sec, 10 sec, 30 sec, 1 Sets the time interval for data display.
min, 5 min, 10 min, 15 min, 30
min, 60 min
Auto Printing Log Automatically prints the LOG DATA screen
at every 60 lines of text data.
Graphic Automatically prints the GRAPH screen at
every new page.
Off No automatic printing occurs.

6
Graphic tab settings
Group Settings Description
Scale 5m, 10m, 20m, 40m, 100m, Sets the view scale for the GRAPH and ECHO
200m, 400m, 800m, 1600m, modes.
2400m
Pixels 1, 2, 5, 10 Pixels Sets the amount of pixels by which the graph
moves horizontally during real-time sampling.
Mode Solid Sets the GRAPH display to a solid line (bar).
Line (Wide) Sets the GRAPH display to a wide line.
Line (Narrow) Sets the GRAPH display to a narrow line.
Line Mark On/Off Turn Line Mark utility On or Off.
Display Priority Fore/Aft Sets the display priority for [BOTH] on the
[GRAPH] tab. The option chosen as priority will
be displayed at the top of the screen.
Color* Line Color(Fore) - Gray, Changes color of bottom echo lines for Fore
Red, Yellow, Black readings.
Line Color(Aft) - Same col- Changes color of bottom echo lines for Aft
ors as Fore readings.
Back Color - Black, White Changes background color of GRAPH and
ECHO modes.
Set Depth On(*.*m)/Off Set to [Off] for no limit. [On] only displays the
readings shallower than the set depth.
Color Table Amber, Black, Blue, White Sets the color theme for the ECHO mode.
*: Line color for FORE/AFT cannot be set to the same color.

7
2.4 How to Open Files
There are two methods for opening files: Using the [Open...] option from the [File] menu, or using
the [Time Selection] option in the [File] menu.

Using the [Open...] option to open a file

Select [Open...] from the [File] menu, or click the [File Open] icon to open the file selection
window. The standard windows [Open File] dialog box appears. Select the file you wish to open,
then click the [Open] button at the bottom right of the window. The window shown below appears.

Read all data

Read data only from
specified date

Read data only from

specified time frame

Select the appropriate format, then click the [OK] button.

Using the [Time Selection] option to open a file

To read data from specified start date/time to end date/time and display it on the text or graphic
screen, select [File] - [Time Selection] from the menu bar. The [Time Selection] dialog box (shown
below) appears. Enter start date/time and end date/time, then click the [OK] button. You can
display the time selection data on the text screen or graphic screen.
NOTE: Using this method, the 1h-data file ([Link]/dat2), 24h-data file ([Link]/dat2)
and [Link]/dat2 can not be opened.)

The longest available time frame is 11 hours and 59 minutes. In the above example, the maximum
time frame has been chosen. 2013/12/20 05:01 to 2013/12/20 17:00.

8
2.5 How to Save Files
Data can be saved with any name in Excel format. Select [File] - [Save as CSV-file] from the menu
bar, or click the [Save as CSV-file] button . The standard Windows [Save as] dialog box
appears. Type a file name, select the location to save and click the [OK] button.

2.6 How to Print Files

The software can output data to a connected printer. Select [File] - [Print] from the menu bar, then
select one of the following items, depending on your needs.
Print Log Data : Prints LOG mode data. Log data can also be printed using the Print
Log Data utility button .
Graph (Hardcopy) : Prints GRAPH mode data. Graph mode data can also be printed us-
ing the Print Graph (Hardcopy) utility button .
Echo (Hardcopy) : Prints ECHO mode data. Echo mode data can also be printed using
the Print Echo (Hardcopy) utility button .
Graph (All Data) : Compresses all graph data into one printed page. Compressed
graph mode data can also be printed using the Print Graph (All
Data) utility button .

NOTE: The software does not support Microsoft XPS Document Writer.

2.7 How to Display the Program Version

The program version is displayed for a short period when the software starts a new session. You
can also display the version from the Menu bar. Select [About] - [Version] to display the program
version.

x.x (yyyy/mm/dd)

Version number and release date

2.8 How to Close/Exit the Program

Select [File] - [Program Exit] from the menu bar, or left click the button on the top right of the
program window.

9
3. ERROR MESSAGES
Below is a list of error messages that may be appear, together with their meanings and possible
remedies.
Message Meaning Possible remedy
Initializing error!: COM Failed initializing of COM port. Match the “serial port” setting
For example, another (refer to section 1.3) with the
application is using the COM COM port connection on the
port. PC.
Communication error! Failed communication with the Confirm that the PC COM port
FE-700 or FE-800. is connected to the FE-700.
Can not open! Could not read or save data. No data.
Not enough memory to save! There was not enough space Delete unnecessary files.
on the hard disk on the PC.
Invalid data! Specified time was wrong. Try to specify date/time again.
(Specified time must be less
than 12 hours.)
Not found the data! There was no data in the file at Try to specify the date/time
the specified time. again.
Disk Space Under 20Gbyte! The hard disk on the PC has The software checks available
less than 20GB of free space disk space every hour when
available. [Echo Data Saving] in the
[File] tab of the [Option] menu
is set to [On]. This message is
a warning that the available
space has dropped below
20GB. Data recording is still
continued, however, if the
available space drops
below 10GB, all recording
stops.
Out of Disk Space The hard disk on the PC has The software checks available
less than 10GB of free space disk space every hour. Data
available. recording can not continue
until more than 10GB of free
space is available.
Invalid Source-ID The ID in [Use Port Setting] is Set the [Source-ID] between
not between 0000 and 9998 0000 and 9998.
Program is Already Running A copy of the program is Open or terminate the version
already running on the PC. of the program which is
already running.

10
3. エ ラ ー メ ッ セージ
以下の よ う なエ ラ ー メ ッ セージが画面に表示 さ れます。
メッセージ 意味 対策
Initializing error!: COM COM ポートの初期化に失敗しま パソコンの接続ポートと本ソフ
した。 トのシリアルポートの設定（1.3
節）を同一にします。
Communication error! FE-700 または FE-800 との通信 FE-700 は COM ポート間、FE-
に失敗しました。 800 は LAN ポート間の接続を確
認してください。
Can not open! 読み込み、 保存す る こ と がで き デー タ があ り ません。
ません。
Not enough memory to save! パ ソ コ ンのハー ド デ ィ ス ク に十 不要な フ ァ イ ルを削除 し て く だ
分な メ モ リ ーがあ り ません。 さ い。
Invalid data! 指定 し た時刻が間違っ てい ます。 再度、日付・時刻の設定を行っ
てください（12 時間未満） 。
Not found the data! 指定 し た時刻のデー タ フ ァ イ ル 再度、 日付 ・ 時刻の設定を行っ
があ り ません。 て く だ さ い。
Disk Space Under 20Gbyte!* ハードディスクの容量が 20GB 通知メッセージであり、特にす
未満になっていいます。 るべきことはありません。
本ソフトウェアでは、1 時間毎
にハードディスクの空き容量を
チェックしています。
Out of Disk Space* ハードディスクの容量が 10GB データの収取を中止します。
未満になっていいます。 10GB 以上の空き容量を確保して
ください。
Invalid Source-ID [Use Port Setting] の [Source-ID] [Source-ID] を「0000 ～ 9999」
の設定が「0000 ～ 9999」以外に で設定してください。
なっています。
Program is Already Running 本 ソ フ ト ウ ェ アのプ ロ グ ラ ムが 多重起動 と な っ てい る プ ロ グ ラ
多重起動 し てい ます。 ム を自動的に終了 し ます。
* ： 6 ページ を参照 し て、 「Echo Data Saving」 が 「On」 にな っ てい る 場合にのみ表示 さ れます。

10
2.5 フ ァ イルを保存する
デー タ を エ ク セル形式で、 保存す る こ と がで き ます。 メ ニ ュ ーバーの [File] か ら 「Save as CSV-
file」 を ク リ ッ ク す る か、 ツールバー上の Save as CSV-file ボ タ ン （ ） を ク リ ッ ク し ます。 [
フ ァ イ ル名を付けて保存 ] ダ イ ア ロ グ ボ ッ ク ス で フ ァ イ ル名を入力 し 、 保存先を設定 し た あ と
で、 [ 保存 ] ボ タ ン を ク リ ッ ク し ます。

2.6 フ ァ イルを印刷する
デー タ を印刷す る こ と がで き ます。 メ ニ ュ ーバーの [File] か ら 「Print」 を ポ イ ン ト し 、 次のい
ずれかを ク リ ッ ク し ます。 [ 印刷 ] ダ イ ア ロ グ ボ ッ ク ス表示後、 [Ok] ボ タ ン を ク リ ッ ク し ます。
Log Data ログモードのデータを印刷します。ツールバー上の Print Log Data ボタン

（ ）をクリックしても印刷できます。
Graph (Hardcopy) グラフモードのデータを印刷します。ツールバー上の Print Graph Hardcopy ボタ

ン（ ）をクリックしても印刷できます。
Echo (Hardcopy) エコーモードのデータを印刷します。ツールバー上の Print Echo Hardcopy ボタ

ン（ ）をクリックしても印刷できます。
Graph (All Data) グラフモードの全データを 1 ページに圧縮して印刷します。ツールバー上の

Print Graph All Data ボタン（ ）をクリックしても印刷できます。

2.7 プ ログ ラ ムバージ ョ ン情報を表示する

メ ニ ュ ーバーの [About] か ら 「Program Version」 を ク リ ッ ク す る と 、 バージ ョ ン情報が表示 さ れ
ます。 バージ ョ ン情報を消す と き は、 [OK] ボ タ ン を ク リ ッ ク し ます。

x.x (yyyy/mm/dd)

䊋䊷䉳䊢䊮⇟ภ䈫⊒ⴕᣣ㩷

2.8 プ ログ ラ ムを終了する
メ ニ ュ ーバーの [File] か ら 「Program Exit」 を ク リ ッ ク す る か、 画面右上の （ ） ボタンを ク
リ ッ ク す る と 、 プ ロ グ ラ ムが終了 し ます。

9
2.4 フ ァ イルを開 く
ファイルの開き方には、次の 2 種類があります。

保存 し てあるデー タ を開 く
1. メ ニ ュ ーバーの [File] か ら [Open...] を ク リ ッ ク （ま たは [Ctrl]+[O]） するか、 ツールバー上の File
Open ボ タ ン （ ） を ク リ ッ ク し ます。

2. [ フ ァ イルを開 く ] ダ イ ア ロ グボ ッ ク ス で開き たいデー タ フ ァ イルを選択 し 、 [ 開 く ] ボ タ ン を ク

リ ッ ク し ます。
[Select Data] ダ イ ア ロ グボ ッ ク ス が表示されます。

䈜䈼䈩䈱䊂䊷䉺䉕⺒䉂ㄟ䉃
ᜰቯ䈚䈢ᣣઃ䈮⹥ᒰ䈜䉎
䊂䊷䉺䈱䉂䉕⺒䉂ㄟ䉃

ᜰቯ䈚䈢ᣣᤨ▸࿐ౝ䈱
䊂䊷䉺䈱䉂䉕⺒䉂ㄟ䉃

3. [Select Data] ダ イ ア ロ グボ ッ ク ス で、 指定 し た フ ァ イルのデー タ 範囲を設定 し ます。

4. [Ok] ボ タ ン を ク リ ッ ク し ます。
ログモードまたはグラフモードに、データが表示されます。

指定 し た日時のデー タ を開 く
1. メ ニ ュ ーバーの [File] か ら [Time Selection] を ク リ ッ ク し ます。
[Time Selection] ダイアログボックスが表示されます。

例 ： 2013 年 12 月 20 日 5 時 1 分～ 2013 年 12 月 20 日 17 時まで を設定

2. 開始日時 と 終了日時を設定 （最大 11 時 59 分ま で） し ます。
3. [Ok] ボ タ ン を ク リ ッ ク し ます。
ログモード、またはグラフモードでデータが表示されます。
注）1 時間分のファイル（xxxxxxxx_1h. dat/dat2）
、24 時間分のファイル（xxxxxxxx_24h. dat/dat2）、
[Link] は開くことができません。

8
[Graphic] タ ブの設定

項目 設定内容 説明
Scale 5m, 10m, 20m, 40m, 100m, グ ラ フ モー ド と 、 エ コ ーモー ド の水深ス ケールを
200m, 400m, 800m, 1600m, 設定 し ます （5m、 10m、 20m、 40m、 100m、 200m、
2400m 400m、 800m、 1600m、 2400m）。
Pixels 1, 2, 5, 10 Pixels 1 個の受信デー タ に対 し て、 何個の画素数で海底
の輪郭を表示 さ せ る か を設定 し ます （1、 2、 5、
10）。 数字が大 き く な る ほ ど、 グ ラ フは荒 く な り ま
す。
Mode Solid 海底を塗 り つぶ し で表示 し ます。
Line (Wide) 海底を幅広い ラ イ ン で表示 し ます。
Line (Narrow) 海底を細い ラ イ ン で表示 し ます。
Line Mark On/Off ラインマーク機能を On/Off します。
Display Priority Fore/Aft BOTH を選択 し てい る と き 、 船首 と 船尾の ど ち ら
を画面の上部に表示す る か を設定 し ます。 （Fore ：
船首 /Aft ： 船尾）
Color* Line Color(Fore) - Gray, Red, 船首方向の海底の色を設定 し ます （Gray: 灰色、
Yellow, Black Red: 赤、 Yellow: 黄色、 Black: 黒）。
Line Color(Aft) - Same as Fore 船尾方向の海底の色を設定 し ます （Gray: 灰色、
Red: 赤、 Yellow: 黄色、 Black: 黒）。
Back Color - Black, White グ ラ フ モー ド と エ コ ーモー ド の背景色を設定 し ま
す （Black: 黒、 White: 白）。
Set Depth On(*.*m)/Off すべての水深デー タ を表示す る 場合は 「Off」、 設
定値以浅の水深デー タ のみを表示す る 場合
は 「On」 を選びます。 「On」 を選んだ場合は、 表
示す る 水深を設定 し て く だ さ い。 設定 し た
水深位置に赤色 （上記の 「Line Color」 が 「Red」
の と き は青色） の線が表示 さ れ ます。
Color Table Amber, Black, Blue, White エ コ ーモー ド で使用す る 、 色テーブルを設定 し ま
す。

* ： 船首 と 船尾で同 じ 色を使 う こ と はで き ません。

7
[Files] タ ブの設定

項目 設定内容 説明
File Saving Create new files at 00:00 リ アル タ イ ム で連続的にデー タ を ダ ウ ン ロ ー ド
す る と き 、 毎日 00 時 00 分ご と に新 し い フ ァ イ
ルが自動的に作成 さ れます。 最初の フ ァ イ ル
は、 [Start] ボ タ ン を押 し た と き に作成 さ れ ま
す。
フ ァ イ ルには、 “yyyymmdd” （年月日） と い う
名前が付け ら れます。
Create a new file at specific デー タ は、 指定 し た時間分だけ保存 さ れ ます
timeperiod (1h - 24h) （1 時間～ 24 時間）。 た と えば、 1 時間に設定 し
た場合、 直近の 1 時間分のデー タ が保存 さ れま
す。 フ ァ イ ルには、 “[Link]” ま たは
“userfile.dat2” と い う 名前が付け ら れ ます。
Not saving FE-700/FE-800 か ら ダ ウ ン ロ ー ド し てい る デー
タ は画面に表示 さ れますが、 パ ソ コ ンのハー ド
デ ィ ス ク には保存 さ れません。
Echo Data Saving On/Off On：エコーデータを保存します。
Off：FE-800 からダウンロードしているデータ
は画面に表示されますが、パソコンのハード
ディスクには保存されません。
Time Interval 1 sec, 5 sec, 10 sec, 30 sec, 1min, 設定 し た時間間隔で、 デー タ を ダ ウ ン ロ ー ド し
5 min, 10 min, 15 min, 30min, 60 ます （1 秒、 5 秒、 10 秒、 30 秒、 1 分、 5 分、
min 10 分、 15 分、 30 分、 60 分）。
Auto Printing Log ロ グモー ド のデー タ が 60 行毎に、 自動的に印
刷 さ れます。
Graphic グ ラ フ モー ド のデー タ が 1 ページ毎に、 自動的
に印刷 さ れます。
Off 印刷は実行 さ れません。

6
ダウン ロー ド を中止する
次のいずれかの方法で、FE-700 または FE-800 からのダウンロードを中止することができま
す。
･ ツールバー上の Stop ボ タ ン （ ） を ク リ ッ ク す る 。
･ メ ニ ュ ーバーの [Download] か ら [Stop] を ク リ ッ ク す る 。
･ キーボー ド 上の [F10] キーを押す。

2.2 RAM デー タ を ダウン ロー ド する

FE-700 ま たは FE-800 内部の RAM に記録 さ れてい る デー タ を、 ダ ウ ン ロ ー ド す る こ と がで き
ます。
･ 1 秒間隔で 1 時間分のデー タ
･ 5 秒間隔で 24 時間分のデー タ
1. メ ニ ュ ーバーの [Download] から 、 [Loading Option] を ク リ ッ ク し ます。
2. [1h Data] ま たは [24h Data] を ク リ ッ ク し ます。
以下のように“Now downloading”というメッセージとともに、データの取り込み具合を示す
バーグラフが表示されます。

注）ダウンロードを中止するときは [Cancel]、[Yes] の順にクリックしてください。

3. ダウ ン ロー ド が完了する と 、 “Download Completed!” と い う メ ッ セージが表示 さ れるので、 [OK] ボ
タ ン を ク リ ッ ク し ます。
注 1）ダウンロードされたデータは、以下のファイル形式で保存されます。同じ時間間隔で、1 日に
2 回以上データをダウンロードする場合、古いデータが上書きされます。
･ シ リ アル接続の場合 ： 20131220_1h.dat
･ LAN 接続の場合 ： 20131220_1h.dat2
上記の よ う に、 ダ ウ ン ロ ー ド し たデー タ は、 ダ ウ ン ロ ー ド を開始 し た と き の日付が フ ァ イ ル名
と な り 、 保存 さ れます。 た と えば、 2013 年 12 月 20 日にダ ウ ン ロ ー ド し た場合、 シ リ アル接続
で 1 時間分の フ ァ イ ルには、 “20131220_1h.dat” と い う よ う な名前が付れ ら れます。
注 2）下表のように、シリアル接続と LAN 接続でダウンロードできるデータの種類が異なります。
接続 ダウンロードデータ
シ リ アル 日付、 水深、 緯度、 経度、 対地船速、 進路
LAN 接続振動子情報、感度 *、水深基準、送信周波数 *、送受信機 No.、時差、GPS、日時、
水深 *、緯度、経度、対地船速、進路、エコー *、キール距離 *

* ： 最大 2 周波分

2.3 オプ シ ョ ン項目を設定する
リ アル タ イ ムデー タ を ダ ウ ン ロ ー ド す る 際の設定、 グ ラ フ モー ド の表示方法の設定は、 [Option]
メ ニ ュ ーで行い ます。
メ ニ ュ ーバーの [Option] か ら ド ロ ッ プダ ウ ン メ ニ ュ ーの [Option] を ク リ ッ ク し ます。 [Files] と
[Graphic] の タ ブが表示 さ れます。 設定す る タ ブを選びます。
設定を変え る と き は、 適切な ラ ジオボ タ ン を選択 し て く だ さ い。 設定後、 [Ok] ボ タ ン を ク リ ッ
ク す る と 、 ダ イ ア ロ グ ボ ッ ク ス は閉 じ ます。

5
2. ソ フ ト ウ ェ アの使い方
収録デー タ を ダ ウ ン ロ ー ド 中に本 ソ フ ト ウ ェ アの メ ニ ュ ーを開 く と 、 ダ ウ ン ロ ー ド が中断 さ れ
ます。

2.1 デー タ を ダウン ロー ド する
FE-700 ま たは FE-800 か ら リ アル タ イ ムデー タ を ダ ウ ン ロ ー ド す る には、 次の 3 通 り の方法が
あ り ます。
･ ツールバー上の Start ボ タ ン （ ） を ク リ ッ ク す る 。
･ メ ニ ュ ーバーの [Download] か ら [Start] を ク リ ッ ク す る 。
･ キーボー ド 上の [F9] キーを押す る 。
デー タ は本機 （FE-700 ま たは FE-800） で設定 さ れてい る 画像送 り の速度に応 じ てダ ウ ン ロ ー
ド さ れ、 下図の よ う に ロ グデー タ モー ド 、 グ ラ フ モー ド ま たはエ コ ーモー ド で表示す る こ と が
で き ます。
収録 し たデー タ は、 C:¥Program Files¥FURUNO¥FE800¥ に保存 さ れます。

䊨䉫䊂䊷䉺䊝䊷䊄 䉫䊤䊐䊝䊷䊄

䉣䉮䊷䊝䊷䊄㩷㪄㩷㪈 ๟ᵄ 䉣䉮䊷䊝䊷䊄㩷㪄㩷㪉 ๟ᵄ

注）エコーモードは LAN 接続（FE-800 用）したときのみ利用できます。

モー ド を切 り 替え る
モードを切り替えるには、次の 3 通りの方法があります。

･ ボ タ ン、 ボ タ ン ま たは ボ タ ン を ク リ ッ ク する。
･ メ ニ ュ ーバーの [Mode] か ら [Log Data]、 [Graph] ま たは [Echo] を ク リ ッ ク す る 。
･ キーボー ド 上の [F7](Log Data)、 ま たは [F8](Graph) キーを押す。
エ コ ーモー ド 用に割 り 当て ら れた フ ァ ン ク シ ョ ン キーはあ り ません。

マー ク ( 標示線 ) の描画
マーク（標示線）を描画するには、次の 3 通りの方法があります。

･ ツールバー上の Mark ボ タ ン （ ） を ク リ ッ クする。

･ メ ニ ュ ーバーの [Option] か ら [Mark] を ク リ ッ ク す る 。
･ キーボー ド 上の [F1] キーを押す。
グ ラ フ モー ド では、 マー ク の描画を実行 し た位置に、 標示線 （緑） を描かせ る こ と がで き ます。
ロ グモー ド ではデー タ の欄に 「M」 の文字が入 り ます。

4
1.3 シ リ アルポー ト または LAN ポー ト を設定する
イ ン ス ト ール し た ソ フ ト ウ ェ ア と パ ソ コ ン を接続す る ために、 シ リ アルポー ト ま たは LAN ポー
ト を設定 し ます。
ソ フ ト ウ ェ アの メ ニ ュ ーバーか ら [Option] を選び、 [Use port] を ク
リ ッ ク し て く だ さ い。 右図の ウ ィ ン ド ウ が表示 さ れます。
シ リ アルポー ト （FE-700 用）
[Link]

1. [Serial Port] を有効にする ために、 [SIO] の ラ ジオボ タ ン を選びます。 11000

2. [Serial Port] の ド ロ ッ プ ダウ ンボ ッ ク スか ら、 FE-700 が接続 さ れてい

るパ ソ コ ンのシ リ アルポー ト を選びます。
3. [OK] を ク リ ッ ク し ます。
LAN ポー ト （FE-800 用）
1. [IP Address] お よび [Port No.] を有効にする ために、 [LAN] の ラ ジオボ タ ン を選びます。
2. [IP Address] お よび [Port No.] に、 以下情報を入力 し ます。 [Source-ID] は、 工場出荷時設定値を 使用
し ます。
[IP Address]：「[Link]」
[Port No.]：「11000」
3. パ ソ コ ンの IP ア ド レ ス を 「[Link]」 に設定 し ます。
注）上記設定で収録ソフトが使用きない場合は、FE-800 で設定されている IP アドレスを確認して、
収録ソフトおよびパソコンの IP アドレスを再設定してください。FE-800 の IP アドレスは、装
備要領書または以下の表で確認できます。
項目 入手先
IP Address [Service Menu] → [Network] → [IP ADD] → IP Address
Port No. [Service Menu] → [I/O] → [Ethernet] → [Data Recorder] → DEST Port

3
1. イ ン ス ト ール
1.1 ソ フ ト ウ ェ ア を イ ン ス ト ールする

シ ス テムの必要条件
パ ソ コ ン用デー タ 収録 ソ フ ト ウ ェ アは、 以下の環境で動作 し ます。
･ OS ： Windows 7®/Windows 8®
･ メ モ リ ー ： 1GB 以上推奨

手順
1. デー タ 記録 ソ フ ト OP12-2 で支給 さ れる D-ROM を CD ド ラ イ ブに挿入 し ます。
2. [ マ イ コ ン ピ ュ ー タ ] ア イ コ ン を ダ ブル ク リ ッ ク し ます。
3. CD-ROM ド ラ イ ブのア イ コ ン を ダ ブル ク リ ッ ク し ます。

4. 「FE800 DATA RECORDING [Link]」 ア イ コ ン を ダ ブル ク リ ッ ク し ます。

インストールが開始されます。
5. 画面に表示 さ れる指示に従います。
データ収録プログラムは、既定の設定の場合 C:¥Program Files¥FURUNO¥FE800¥ にインストー
ルされます。
CD-ROM は大切に保管しておいてください。

1.2 ソ フ ト ウ ェ ア を起動する
1. パ ソ コ ン上で下図のよ う に、 「FE800 DATA RECORDING SYSTEM」 ア イ コ ン を ク リ ッ ク し ます。

データ収録ソフトウェアが起動し、次のような画面が表示されます。
䊜䊆䊠䊷䊋䊷 ಴ജㆬᛯ䊗䉺䊮

䉿䊷䊦䊋䊷

⴫␜䊝䊷䊄䊋䊷

x.x (yyyy/mm/dd)

䊒䊨䉫䊤䊛⇟ภ䈫⊒ⴕᣣ

2
 デー タ 収録ソ フ ト ウ ェ ア操作要領書
こ のデー タ 収録 ソ フ ト ウ ェ アは、 音響測深機 FE-700 ま たは FE-800 か ら 以下のデー タ をパ ソ コ
ンに収録す る ための も のです。
･ LAN 接続 （FE-800） ： 接続振動子情報、 感度 *、 水深基準、 送信周波数 *、 送受信機 No.、 時差、 GPS、
日時、 水深 *、 緯度、 経度、 対地船速、 進路、 エ コ ー *、 キール距離 *
* ： 最大で 2 周波分
･ シ リ アル接続 （FE-700） ： 日時、 水深、 緯度、 経度、 対地船速、 進路
以下の よ う に、 FE-700 ま たは FE-800 と パ ソ コ ン を接続 し ます。

䊒䊥䊮䉺

FE-700 FE-800

FE-702 FE-8020

FE-701 FE-8010

= LAN

注）FE-700 はシリアル接続、FE-800 は LAN 接続のみ使用することができます。

[Link]
[Link]. C22-01301-A1
(1406, TAHA) FE-800
00017923210
